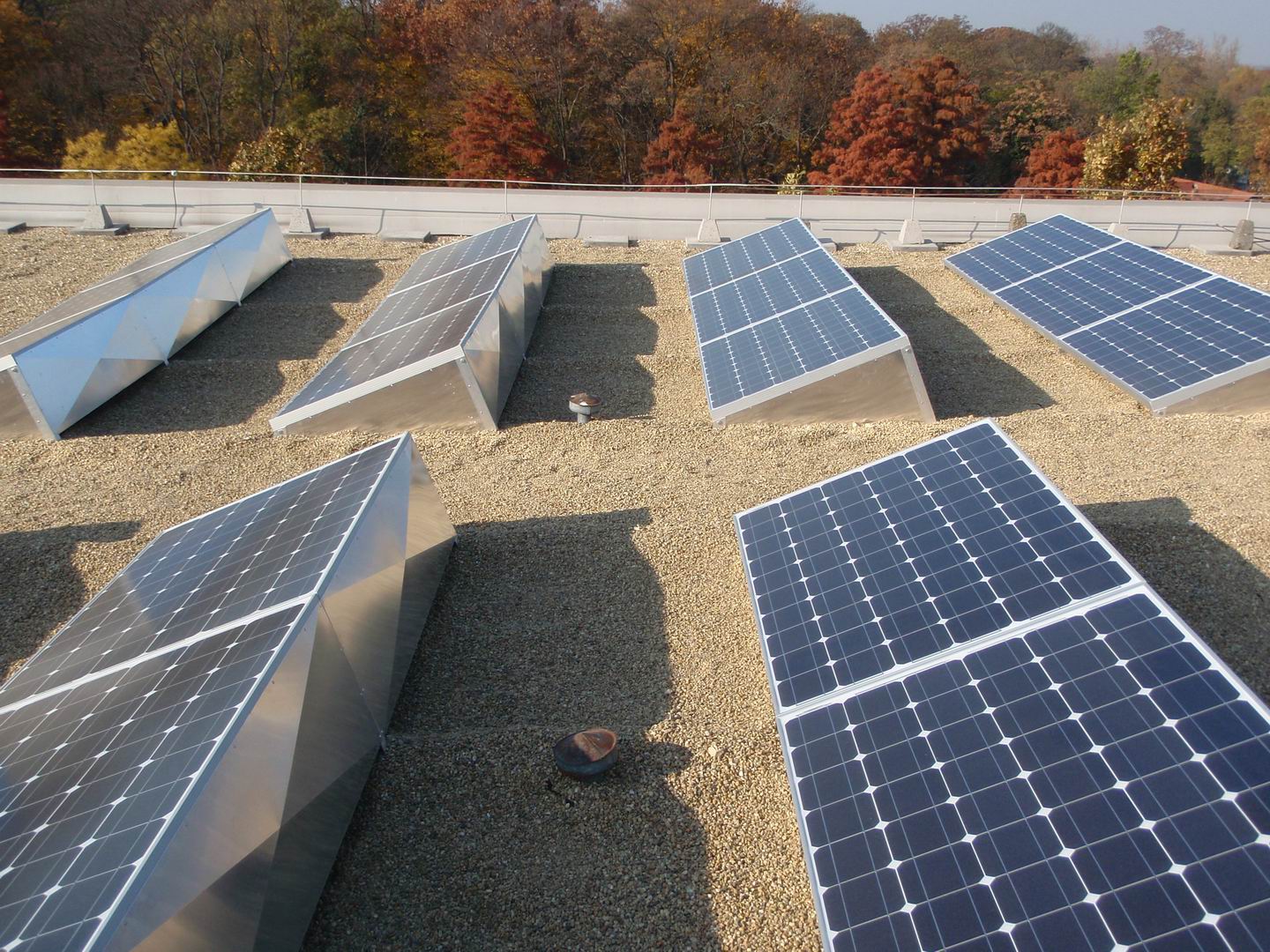

A Szarvasi Szent István Egyetemen állami támogatásból napkollektoros és napelemes rendszert építet. A rendszerek főként oktatási célzattal épültek, ezért mérésadatgyűjtő rendszerrel látták el, mely szintén a pályázat tárgyát képezte. Cégünk a napelemes rendszer teljes kivitelezését végezte. Az egyetem, a fővállalkozó, és a pályázat megvalósulását vizsgáló bizottság szerint is az utolsó részletig profin lett kivitelezve az egész rendszer. Büszkék vagyunk erre a rendszerünkre is. A rögzítő rendszert mi terveztünk, és építettük. Különlegessége, hogy nincs rögzítve a lapos tetőhöz, és mégis könnyűszerkezetű, minimális betonsúlyokkal. A kulcs, hogy legalább 3 x 4 modulnak legyen közös a rögzítő rendszere, valamint ne tudjon alákapni a szél, azaz legyen körbe lelemezelve. Mivel oktatási célzattal készül a beruházás, tartalmaz egy kis sziget üzemű rendszert is. További részleteket a képre kattintva…
Helyszín:
Szent István Egyetem
5540 Szarvas, Szabadság út 1-3.
Előzmények:
A létesítmény jelentős villamos energiaigénnyel rendelkezik, ezért a napelemes rendszerrel előállított elektromos energia költségmegtakarítást eredményez. A rendszer kiválóan alkalmas az egyetemen oktatott méréstechnika tantárgy vizsgálati tárgyának.
A tervezett hálózatra tápláló rendszer:

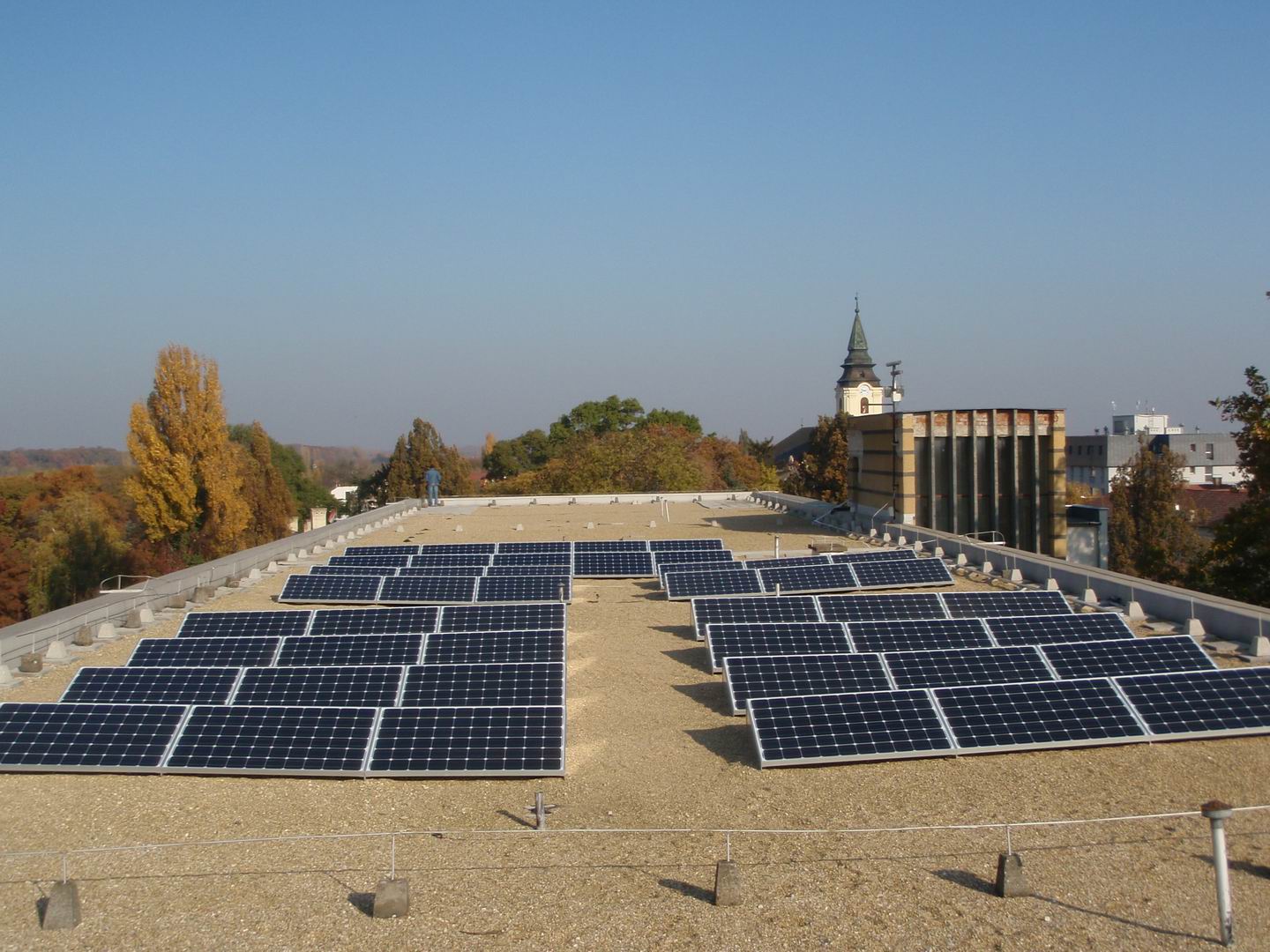

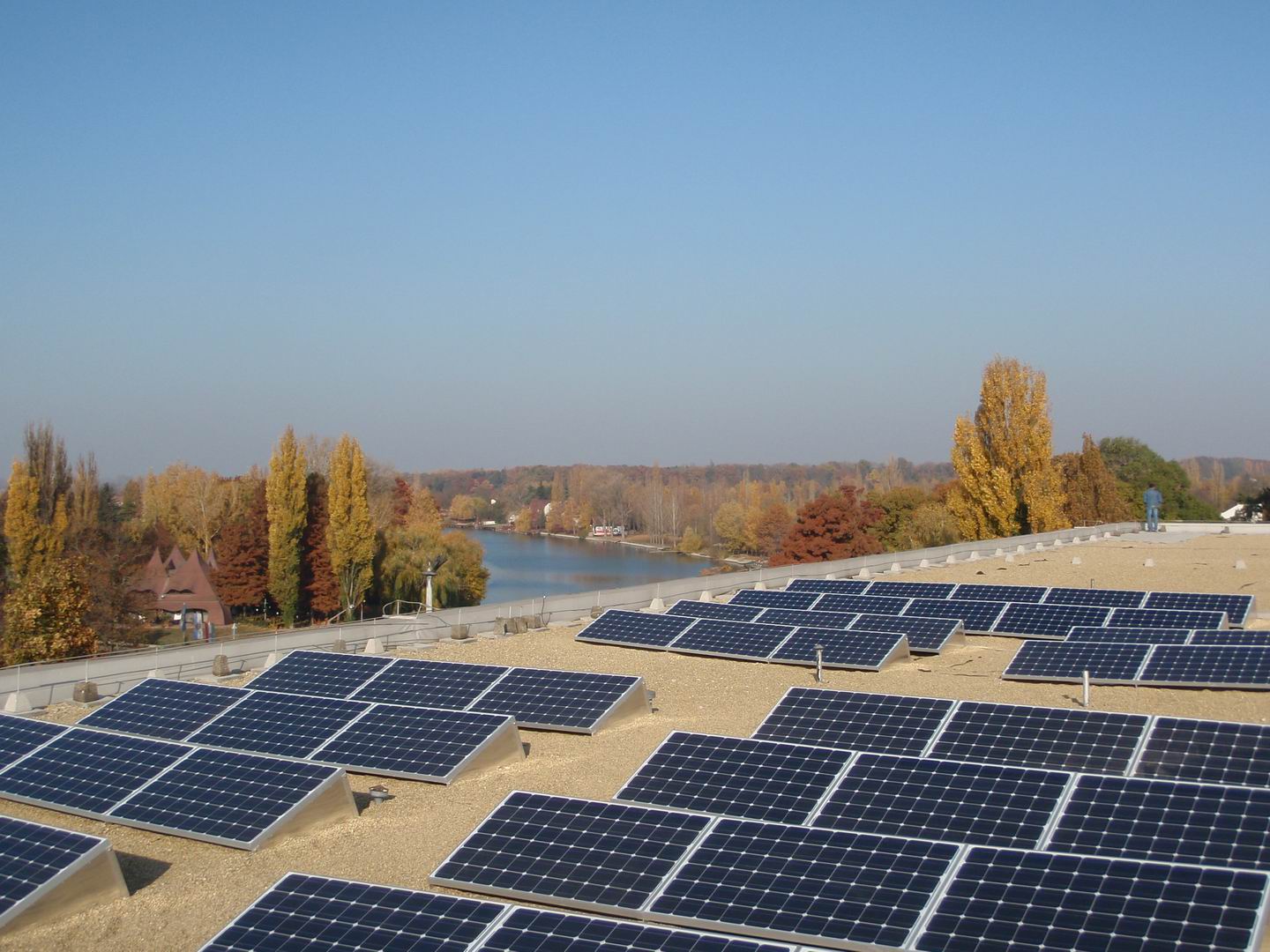

A Solimpeks SL60M típusú, 240Wp névleges teljesítményű napelem modulok a „tanügyi” épület lapostetőn kerülnek elhelyezésre (44db). A tetőn a modulok 4 csoportba kerülnek összekötésre, mely csoportok 11db sorosan kötött modulból állnak.

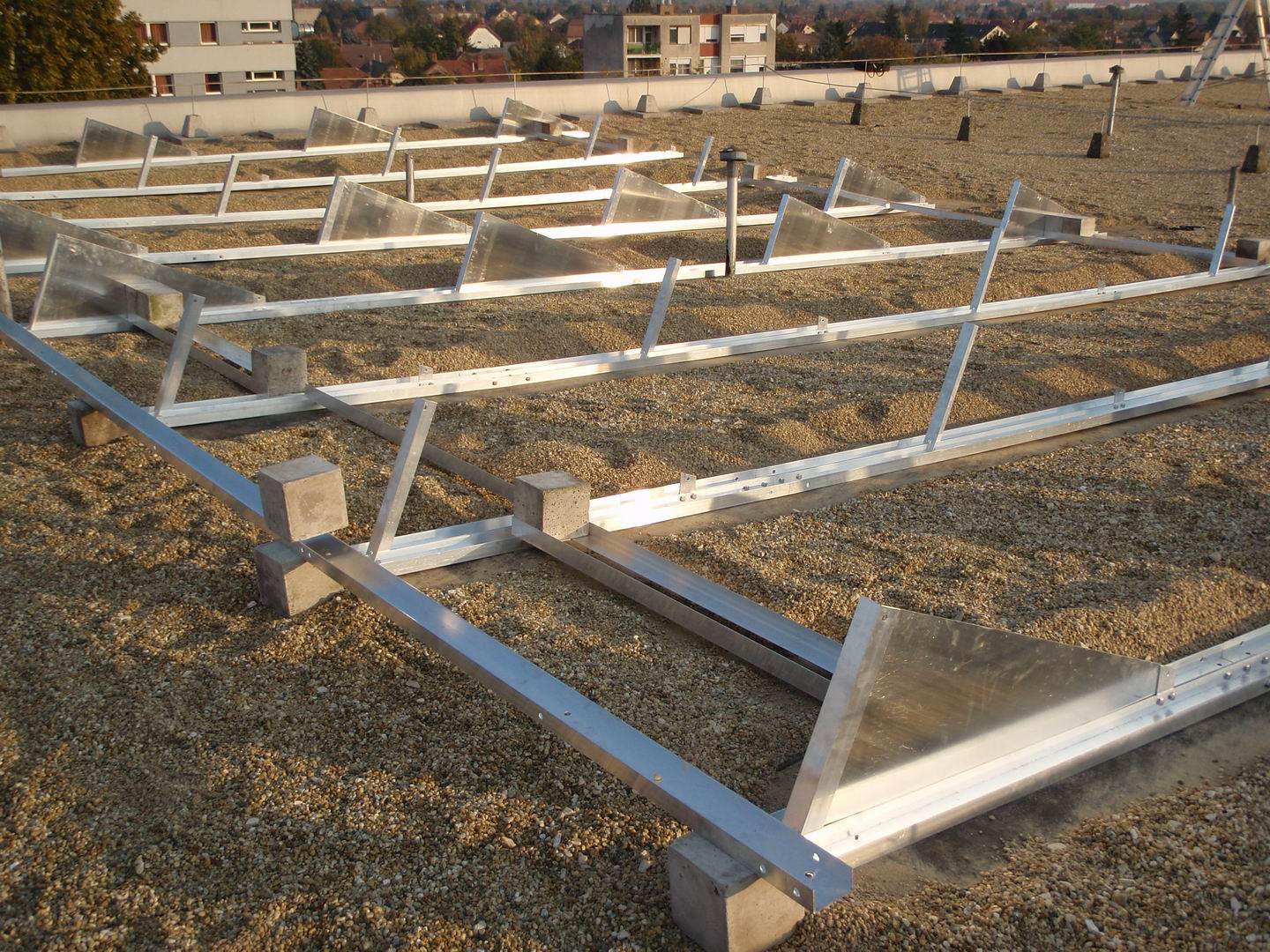

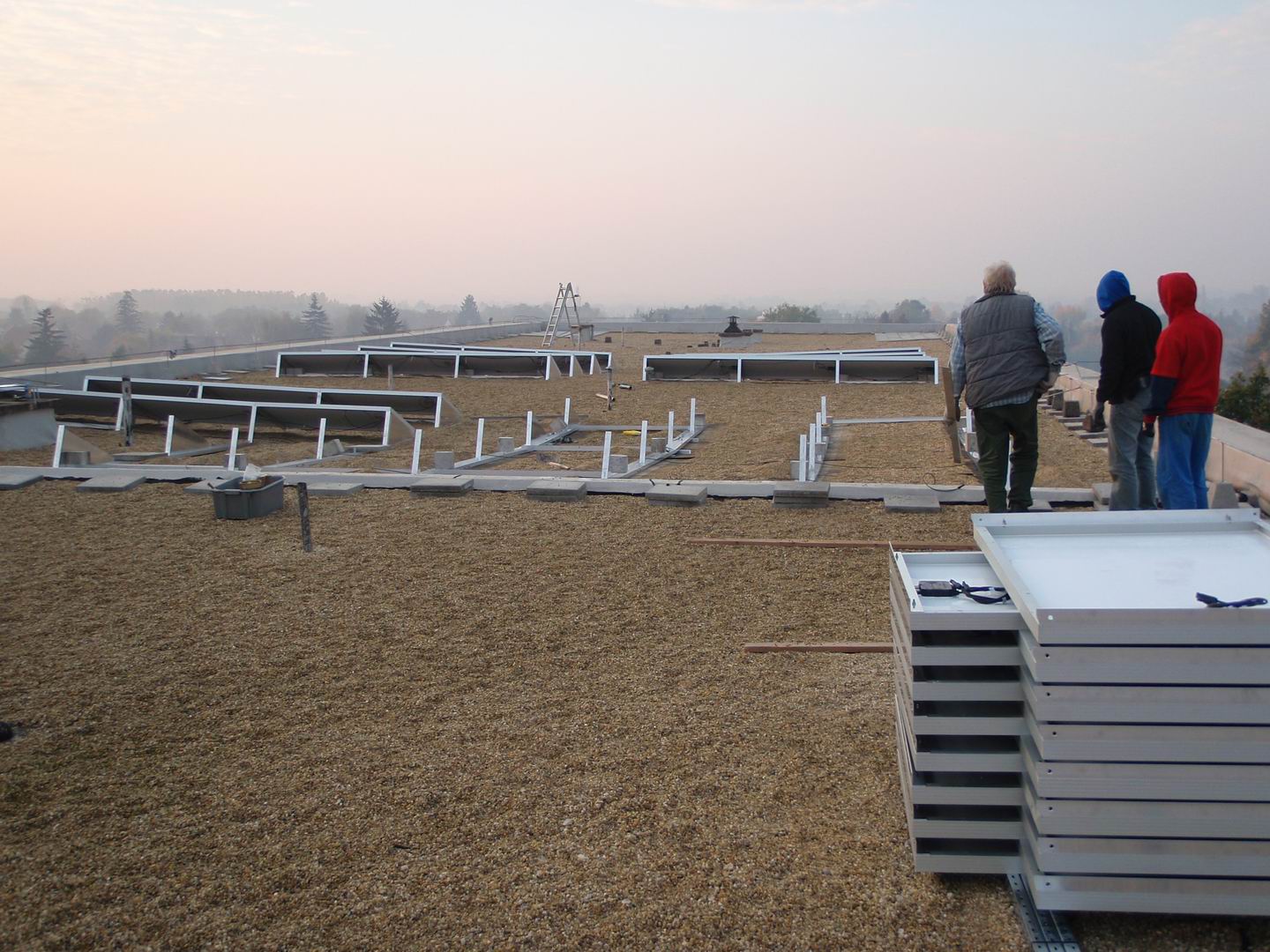

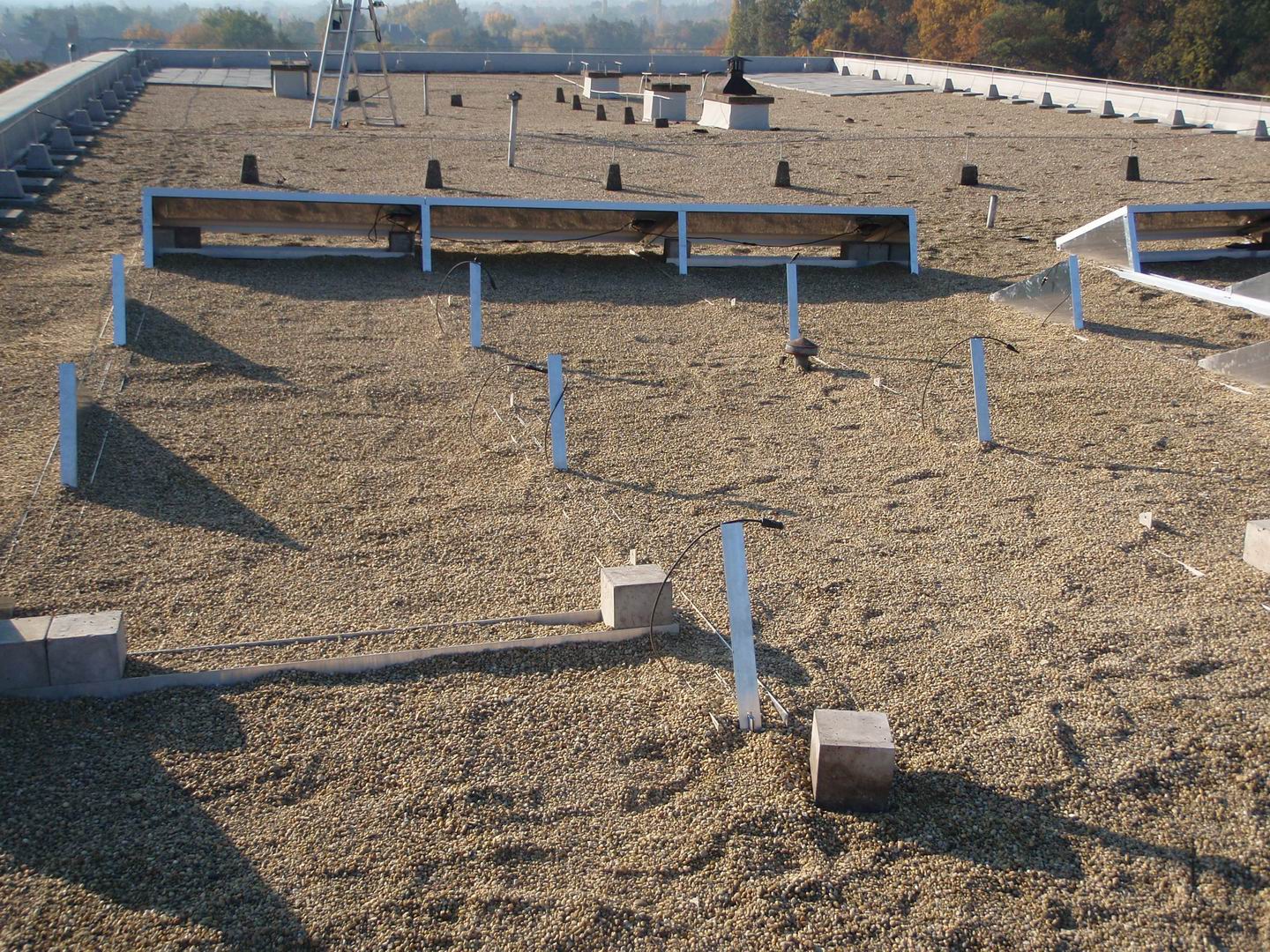

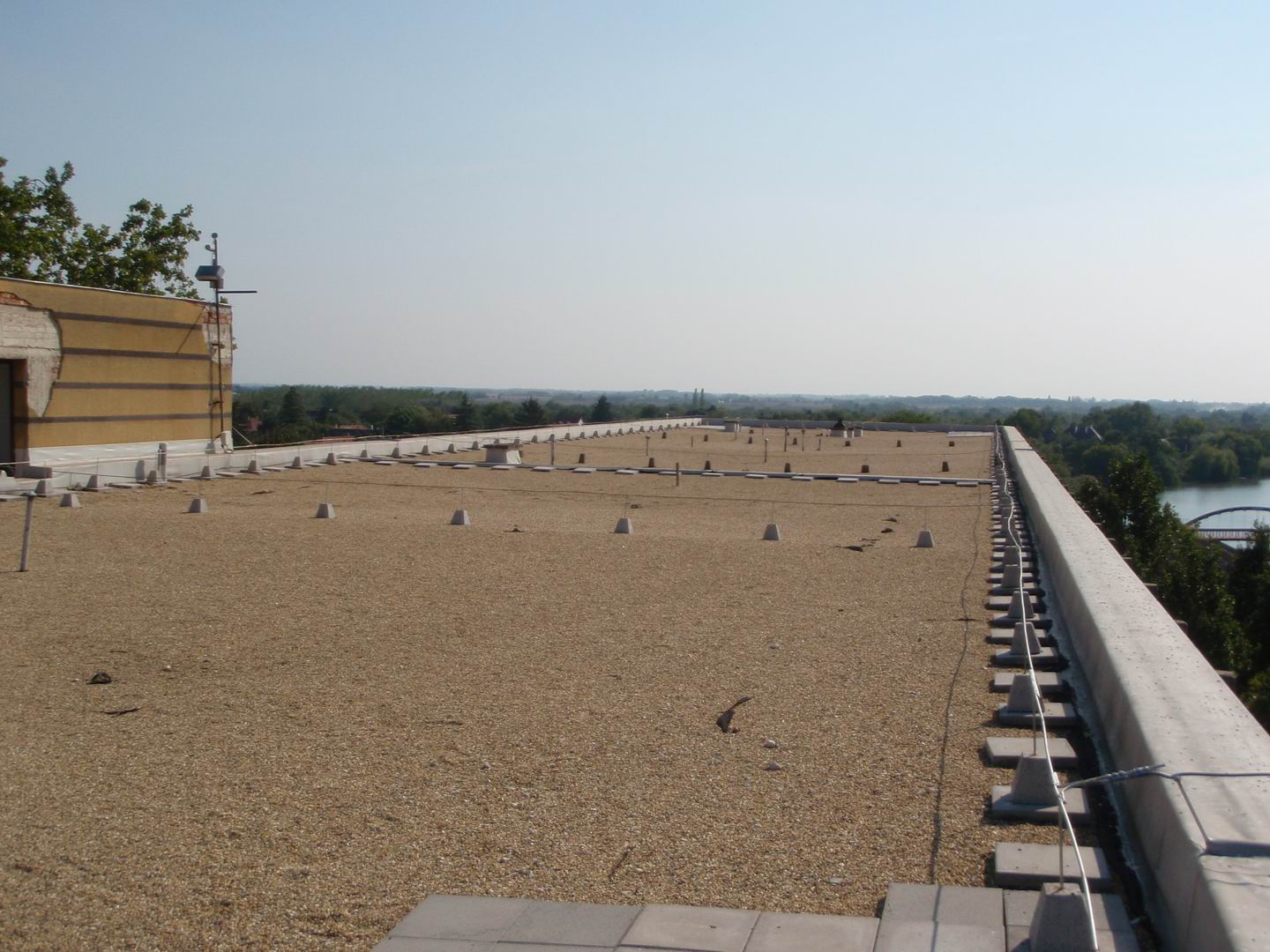

A modulok tartószerkezetét közvetlenül a lapostetőn helyezzük el. A rögzítő rendszer speciális kialakításának köszönhetően nem igényel rögzítési pontokat (lapostetőhöz), ezért a vízzáró réteg eredeti állapotában marad, annak helyreállítására nincs szükség. A modulok dőlésszöge 20° a vízszinteshez képest, melyet a tartószerkezet biztosít. A tartószerkezet minden egyes eleme korrózióálló anyag (rozsdamentes acél csavarok és alumínium profilok). A tartószerkezeteket (így a modulokat is) 16mm2 réz vezetőkkel a villámhárító hálózathoz kötjük, mellyel meggátoljuk a napelem mezők esetlege statikus feltöltődést.
A napelem mezők elektromos vezetékeit, azaz 2db 4x4mm2 keresztmetszetű MTK kábelt, földelt fém kábeltálcában vezetjük. A vezetők a lépcsőház oldalfalán kerülnek bevezetésre.

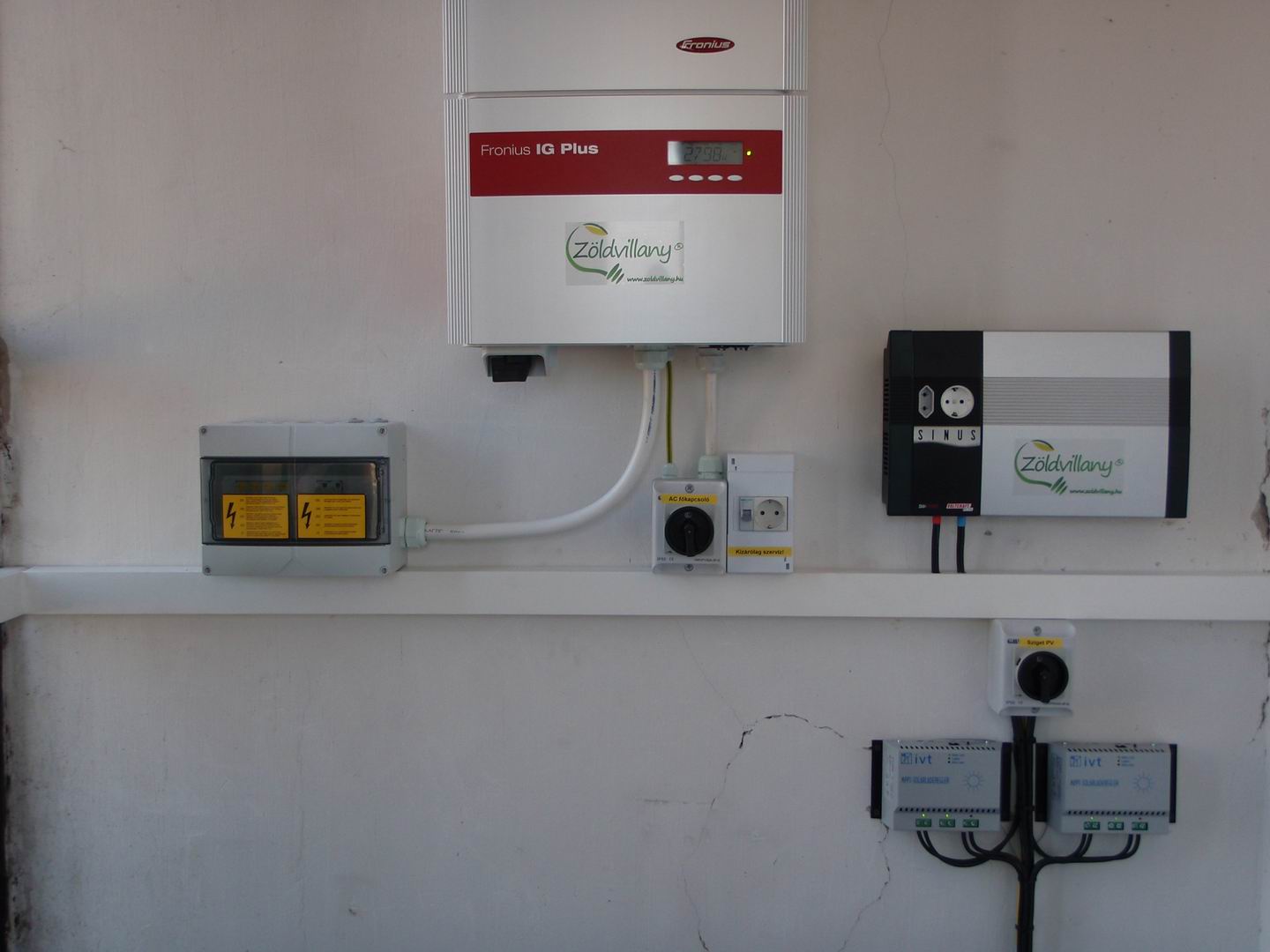

A 2db 4x4mm2 kábel az épületen belül, a falra elhelyezett DC szekrénybe kötjük. A szekrény rendelkezik 4db 1000V-os DC mezőbiztosítóval és DC túlfeszültség levezetővel. A szekrényben kialakított EPH csomópontot 16mm2 vezetővel az épület EPH csomópontjára kötjük.

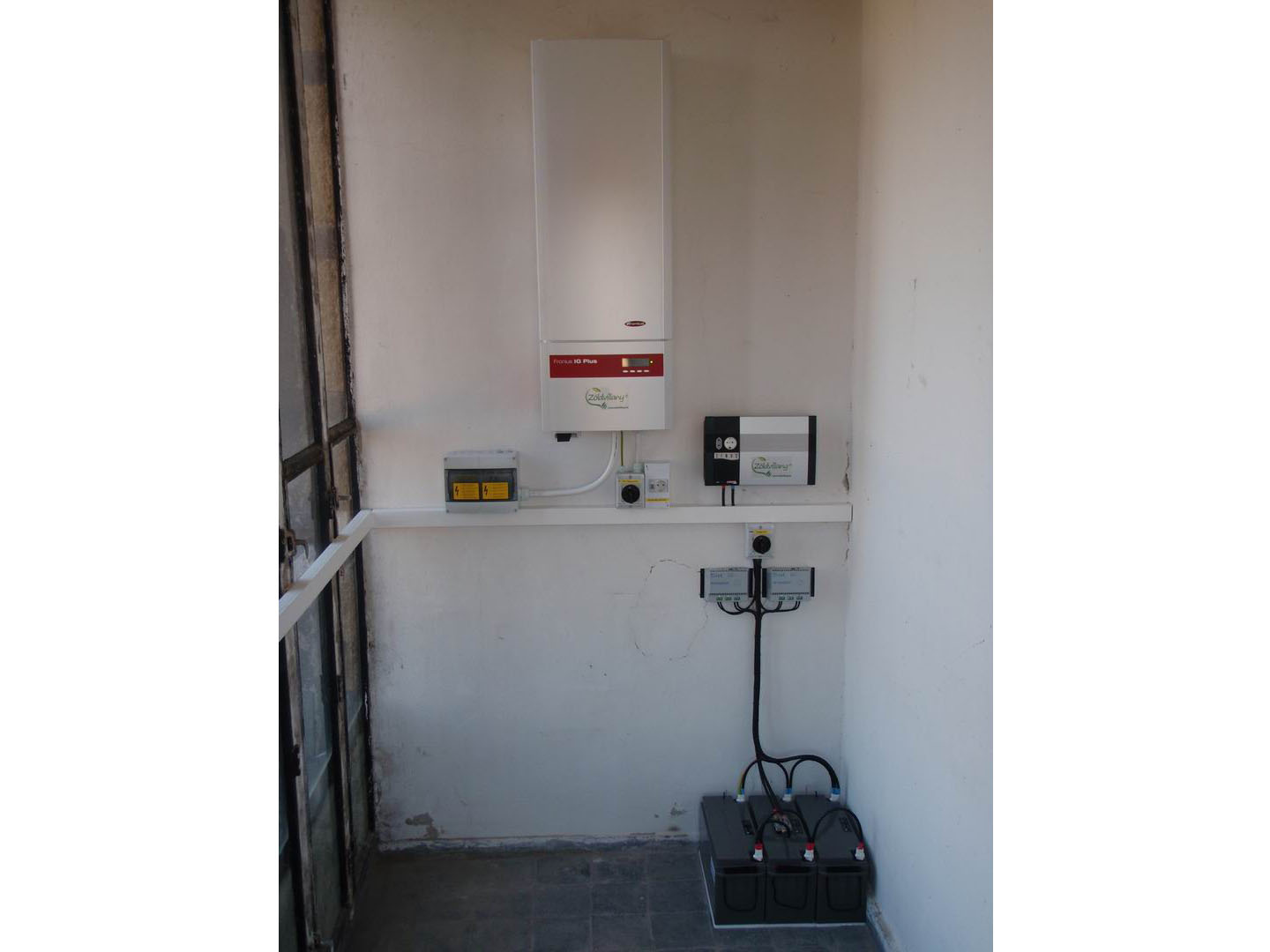

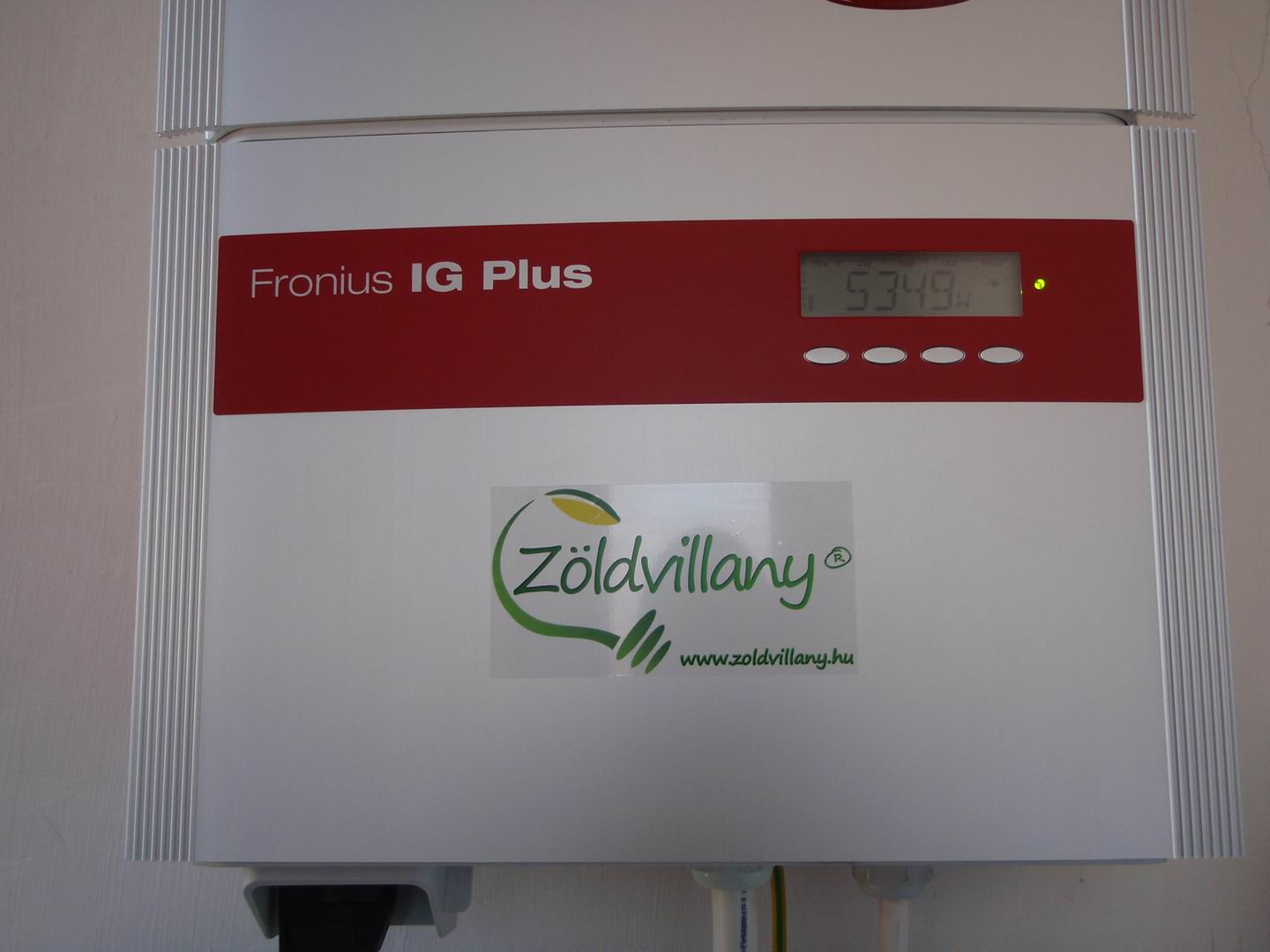

A DC szekrényből 2x20mm2 MTK vezetőt a falra elhelyezett Fronius IG Plus 150 V-3 hálózati engedélyes, leválasztó transzformátoros inverterbe kötjük.
Az inverter földelését 16 mm2 vezetővel a DC szekrénybe kialakított EPH csomópontra kötjük. kimenetét, azaz 3 fázis + N pólusokat 4x6mm2 MTK kábellell, valamint a túlfeszültség levezető EPH csomópontját 1x 16mm2 vezetővel, műanyag kábelcsatornában, a 3. emeleti főelosztóig vezetjük.
Az AC kábelt C25-ös, 3 fázisú automata biztosítón keresztül az emeleti főkapcsolóra kötjük. Az 1x16mm2 vezetőt az elosztó EPH csomópontjára kötjük.
A tervezett sziget üzemű rendszer:
A Solimpeks SL60M típusú, 240Wp névleges teljesítményű napelem modulok a „tanügyi” épület lapostetőn kerülnek elhelyezésre (2db). A tetőn a modulok 2 csoportban helyezzük el, mely csoportok 1db modulból állnak.
A modulok tartószerkezetét közvetlenül a lapostetőn helyezzük el. A rögzítő rendszer speciális kialakításának köszönhetően nem igényel rögzítési pontokat (lapostetőhöz), ezért a vízzáró réteg eredeti állapotában marad, annak helyreállítására nincs szükség. A modulok dőlésszöge 20° a vízszinteshez képest, melyet a tartószerkezet biztosít. A tartószerkezet minden egyes eleme korrózióálló anyag (rozsdamentes acél csavarok és alumínium profilok). A tartószerkezeteket (így a modulokat is) 16mm2 réz vezetőkkel a villámhárító hálózathoz kötjük, mellyel meggátoljuk a napelem mezők esetlege statikus feltöltődést.
A napelemek elektromos vezetékeit, azaz 4x4mm2 keresztmetszetű MTK kábelt, földelt fém kábeltálcában vezetjük. A vezetők a lépcsőház oldalfalán kerülnek bevezetésre.
A 4x4mm2 kábel az épületen belül, a falra elhelyezett DC kapcsolóra kötjük.
A DC kapcsoló kimenetét 4mm2 vezetőkkel a falra elhelyezett 30A-es MPPT töltésszabályozókra vezetjük.
Az MPPT töltésszabályozók kimenetét 10mm2 vezetőkkel 60A-es ANL biztosítón keresztül az akkupakkra kötjük.

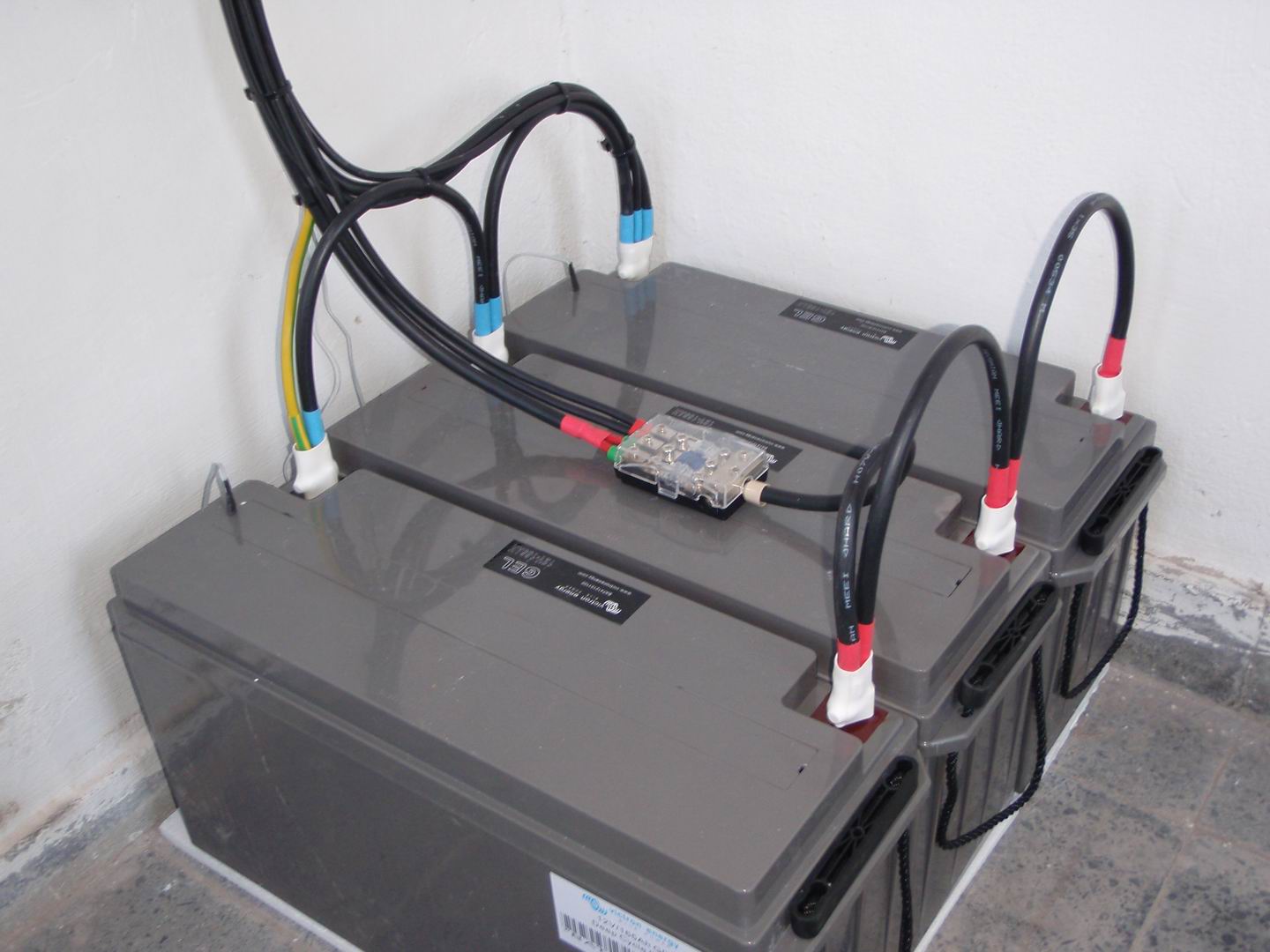

Az akkupakk 3db 12V-os, egyenként 165Ah zselés gondozásmentes akkumulátorból áll. Az akkumulátorok pólusait párhuzamosan kötjük. Az akkupakk negatív pólusát 1x16mm2 vezetővel a hálózatra tápláló rendszer DC kapcsolószekrényének EPH pontjára kötjük.
Az akkumulátorok pólusait továbbá 35mm2 vezetőkkel 150A-es ANL biztosítókon keresztül a falon elhelyezett 1200W-os valódi szinusz kimenetű, sziget üzemű inverter bemenetére kötjük.
