Vác 6840 Wp

Projekt ismertető:

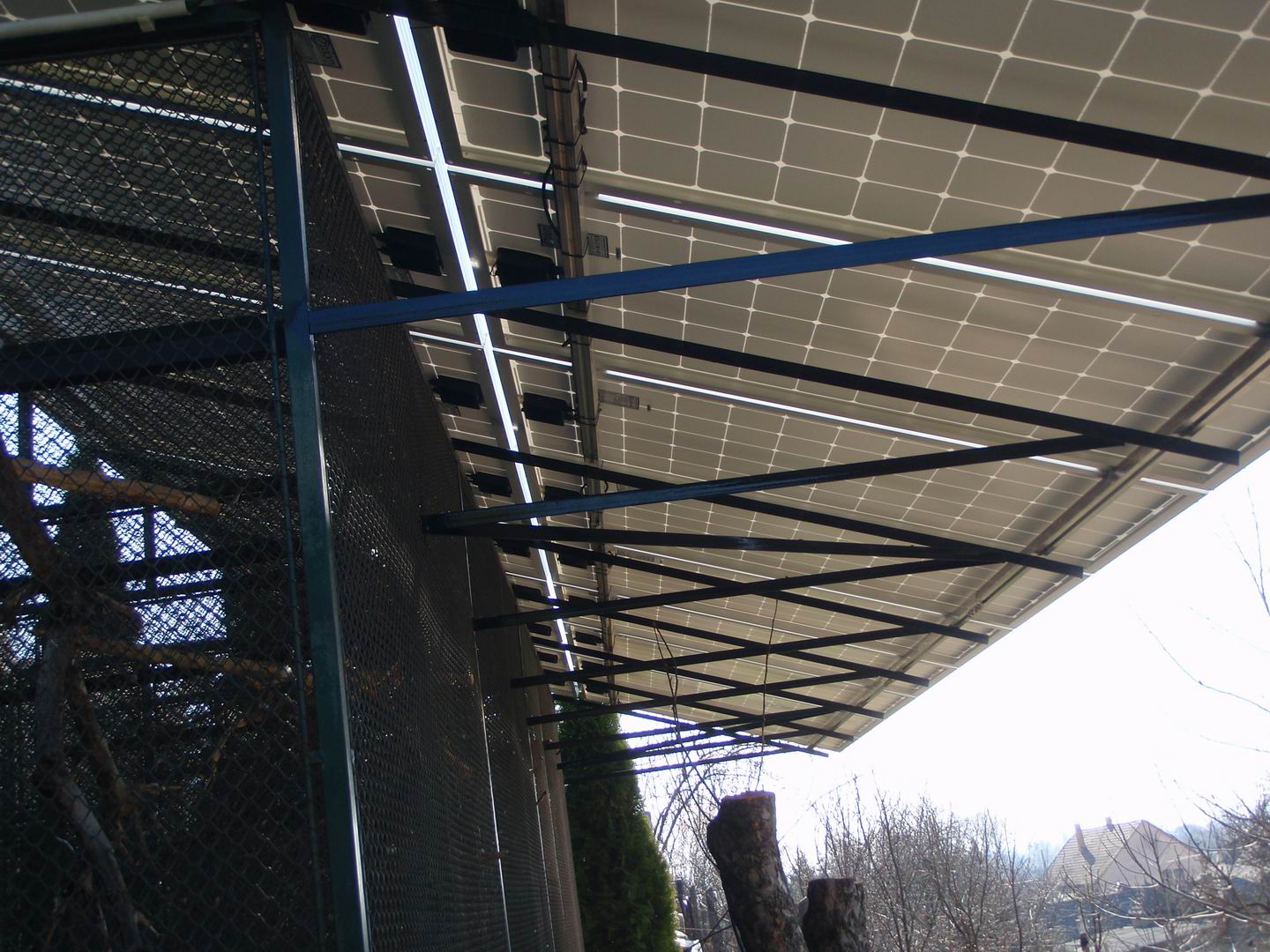

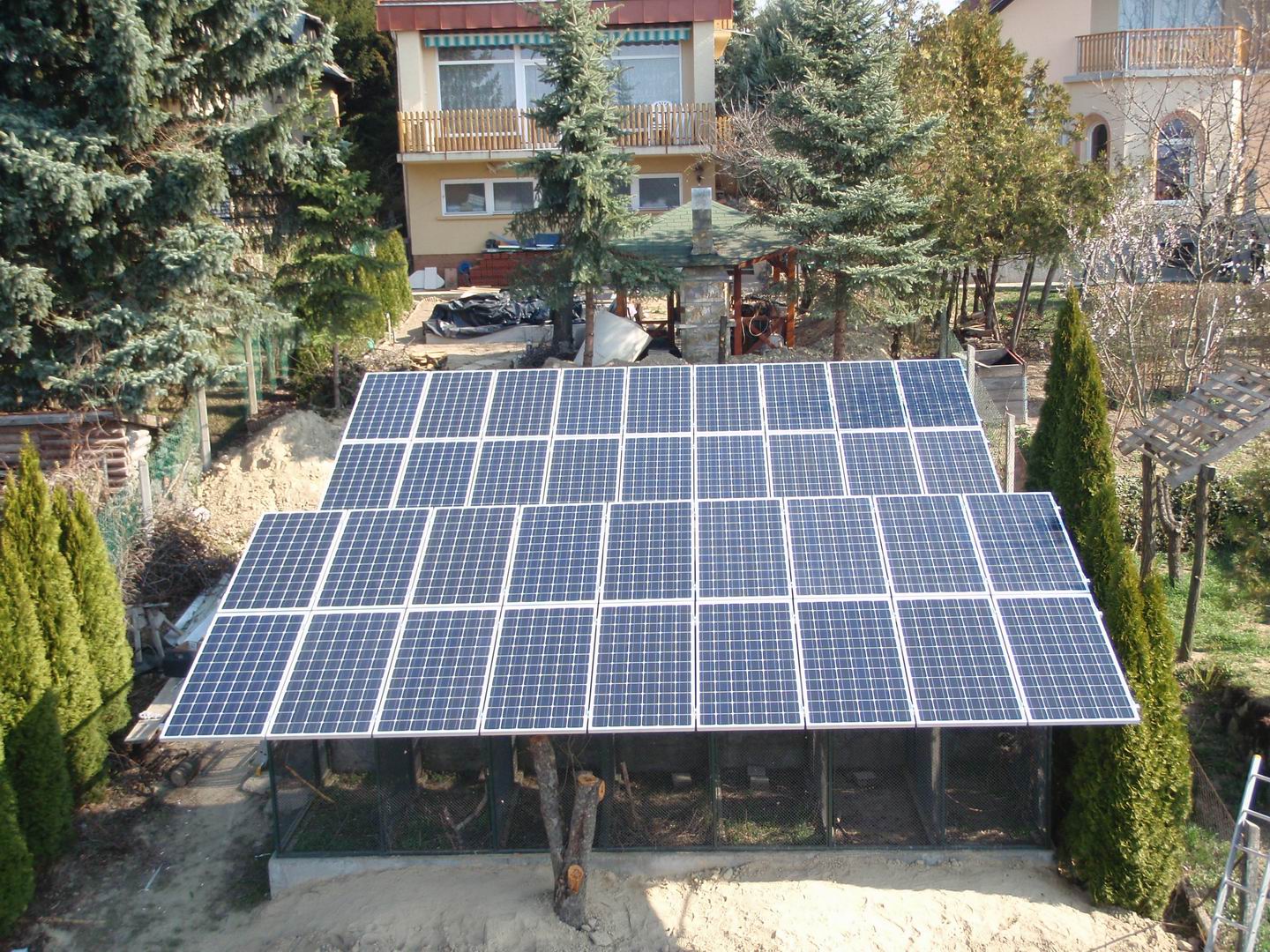

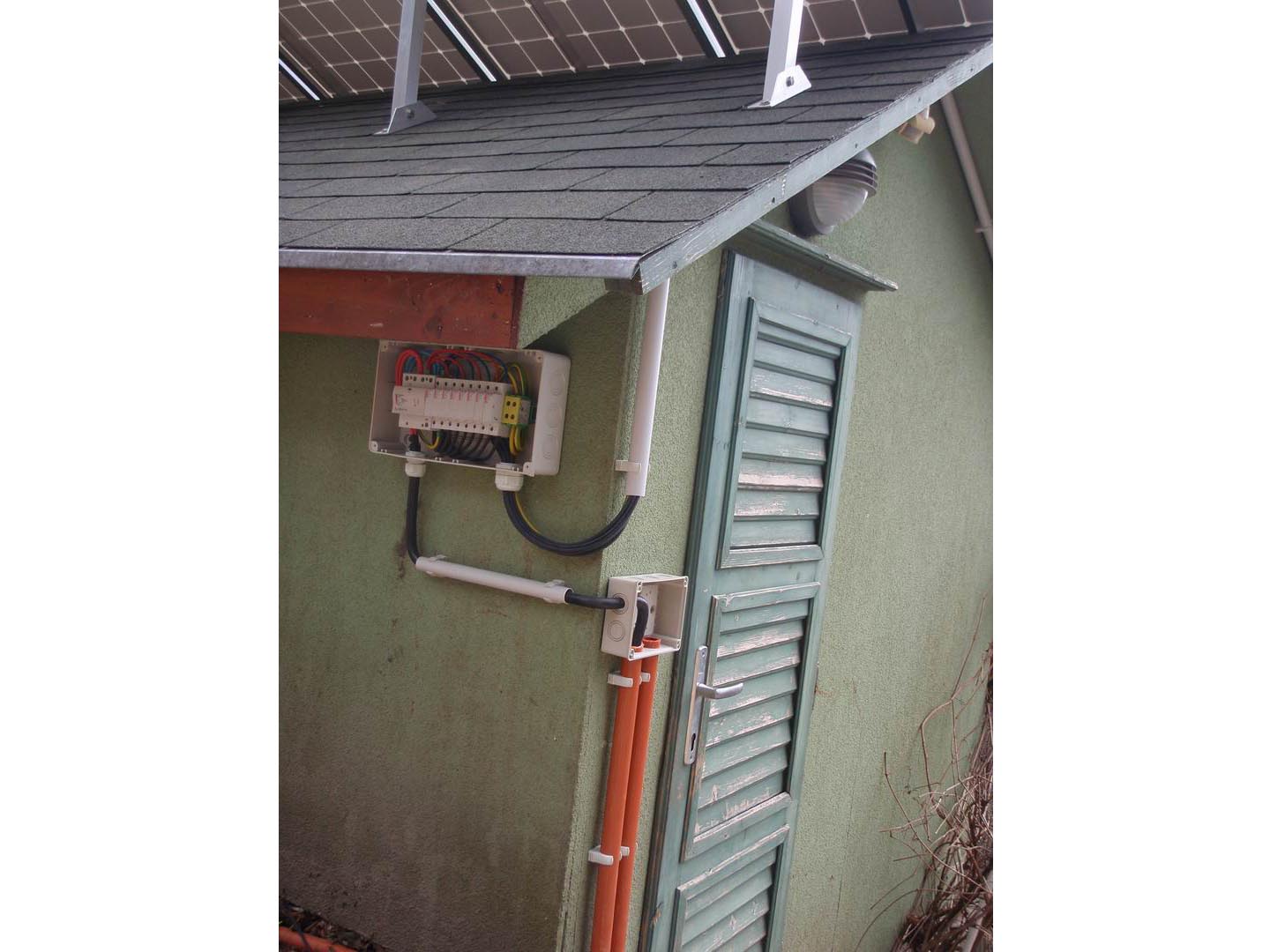

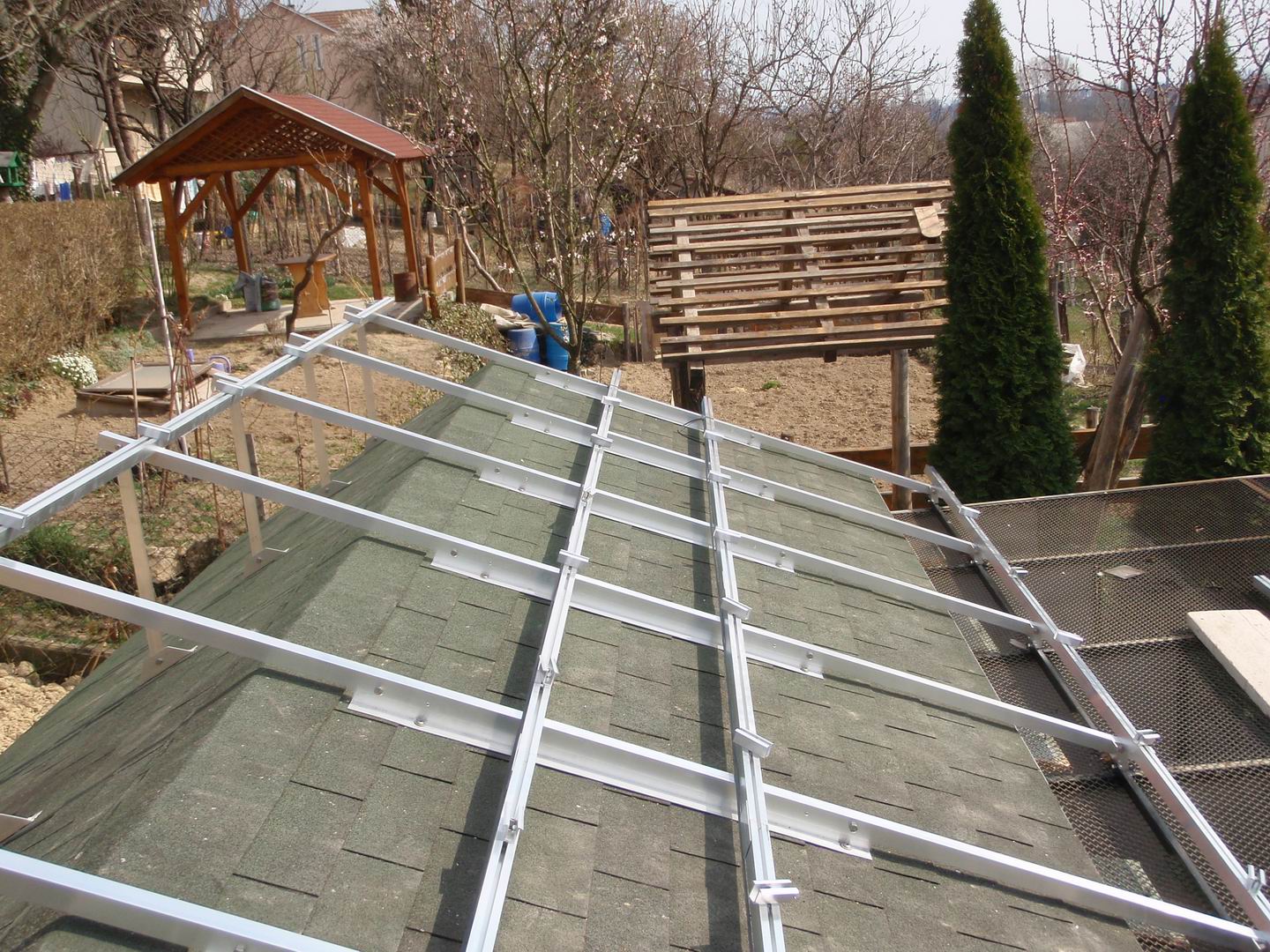

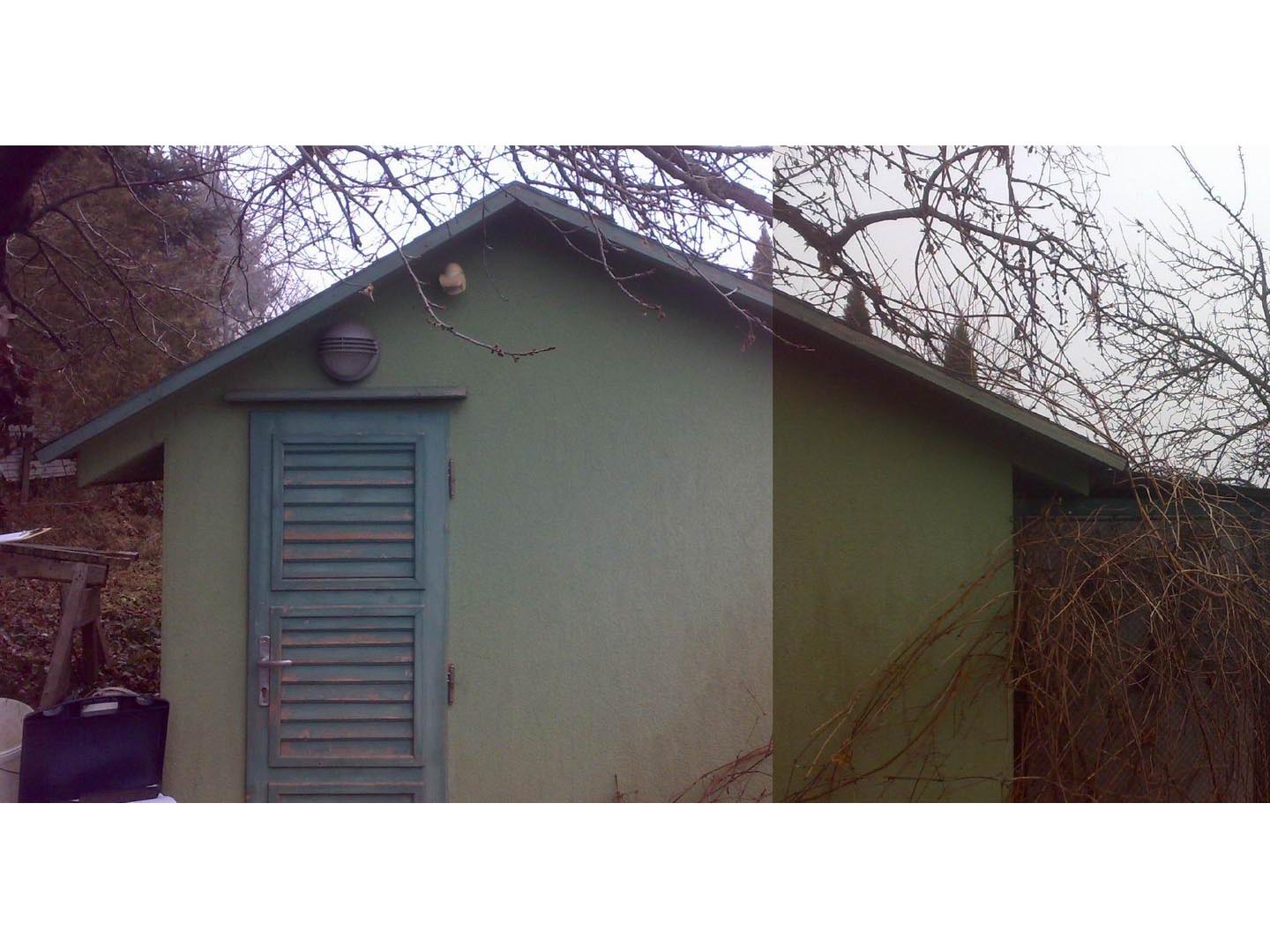

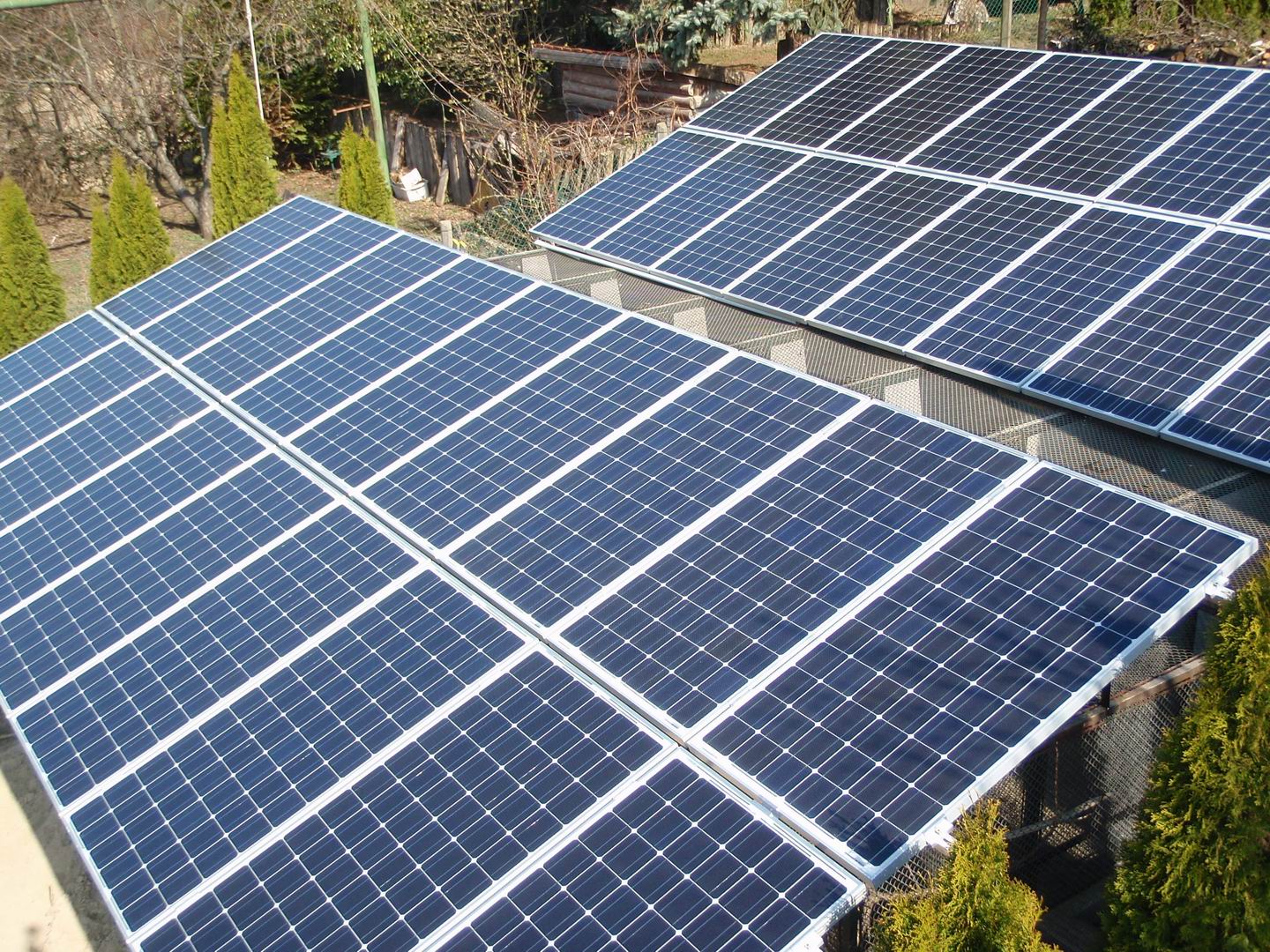

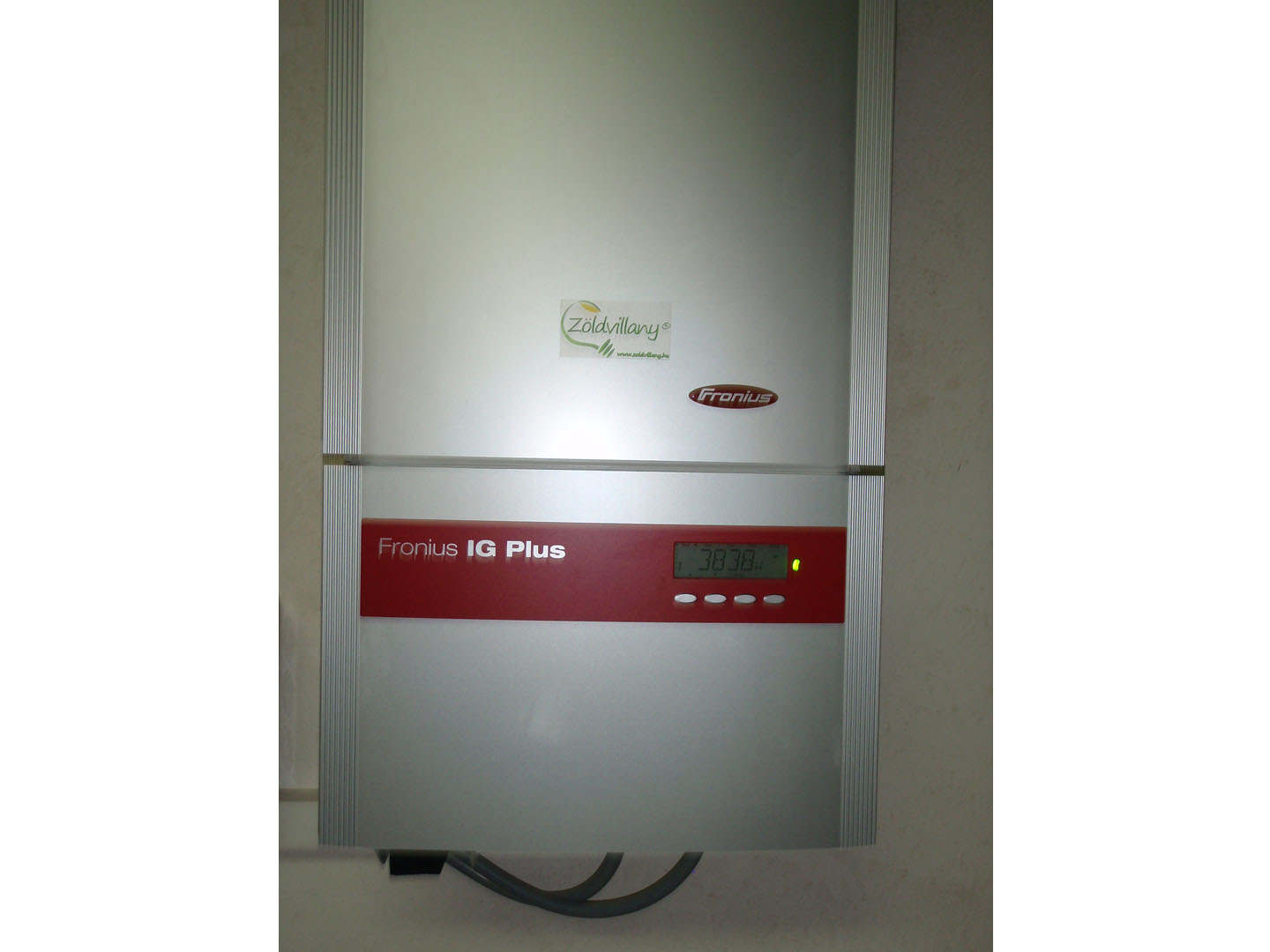

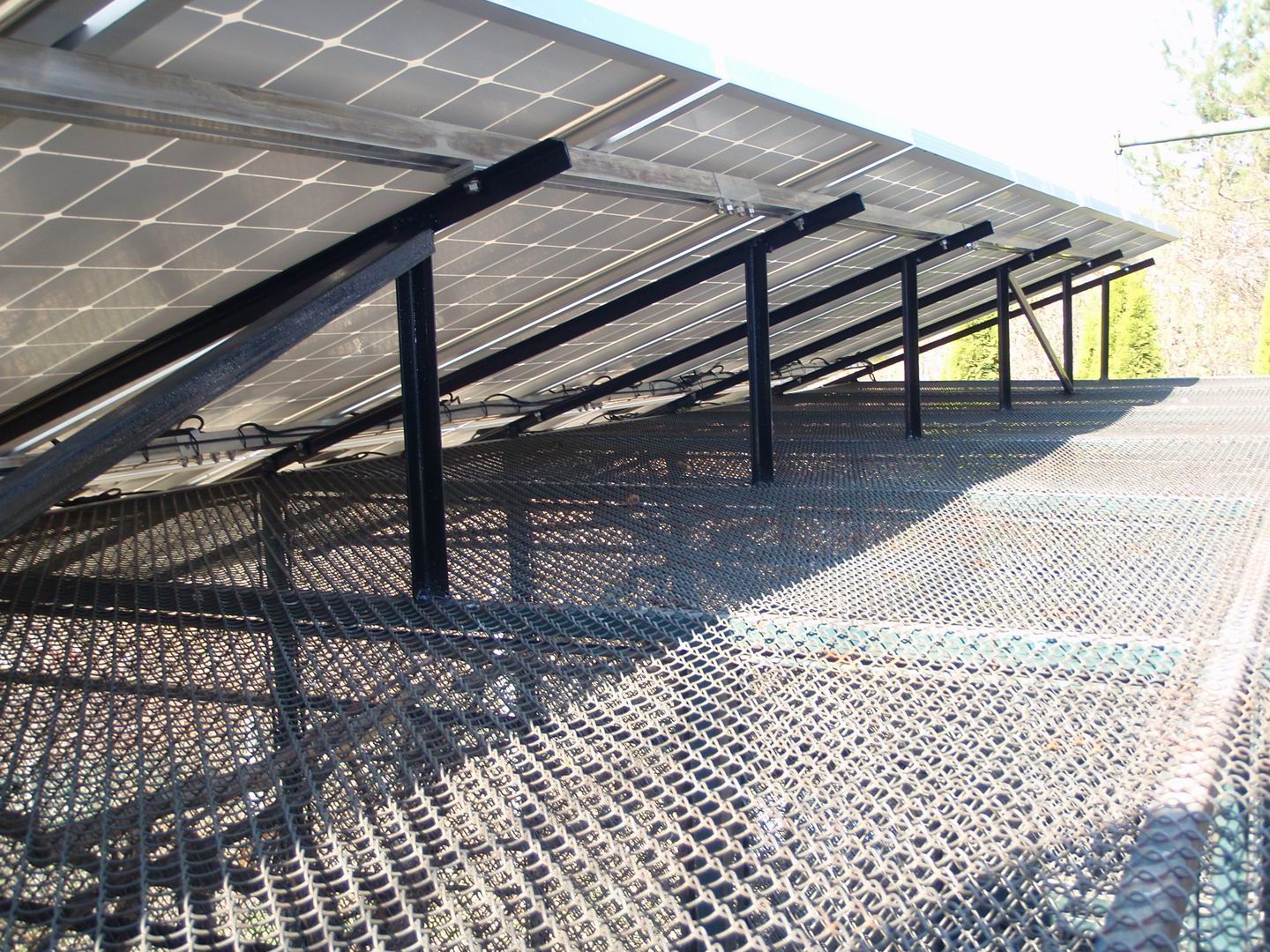

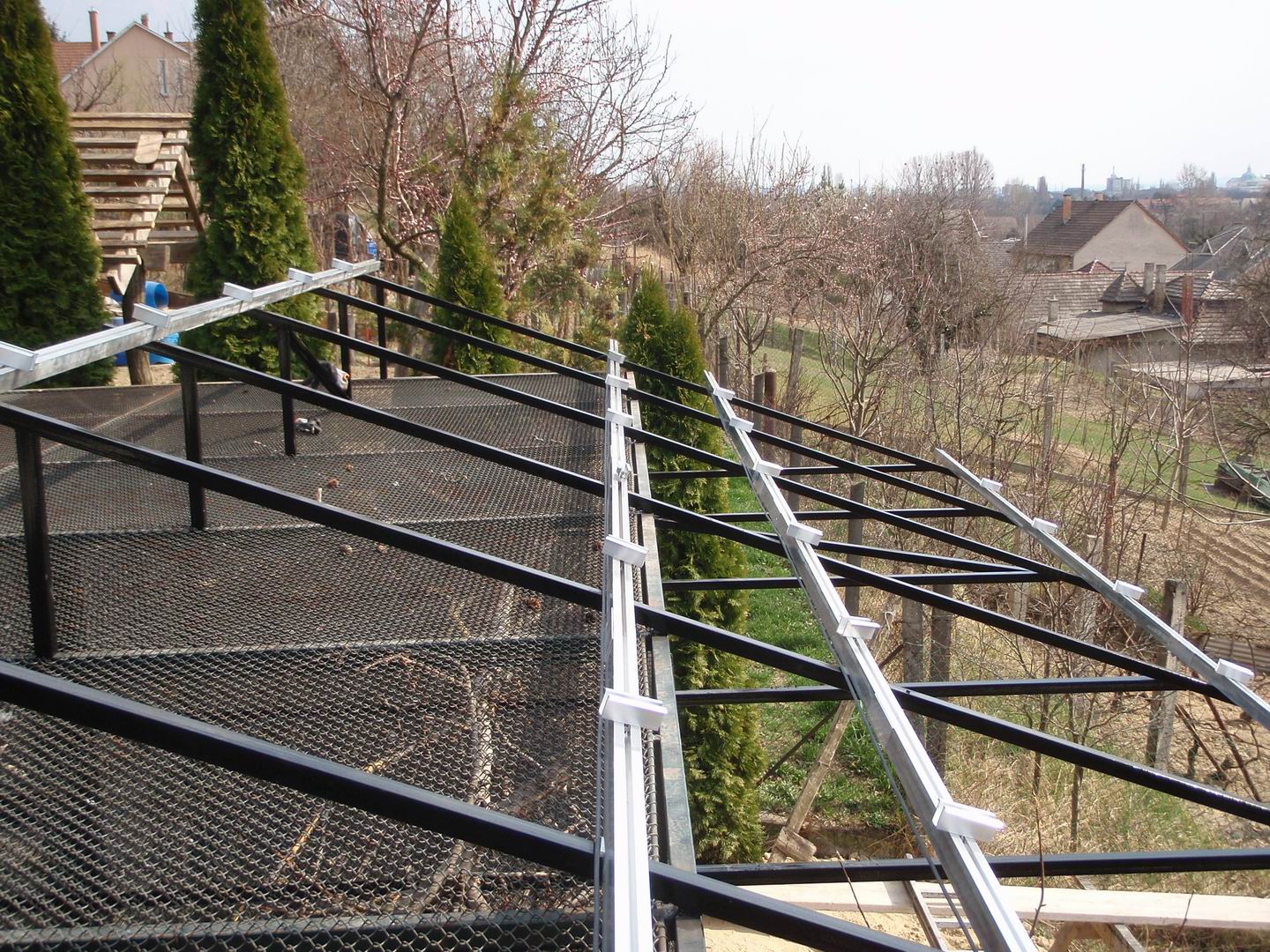

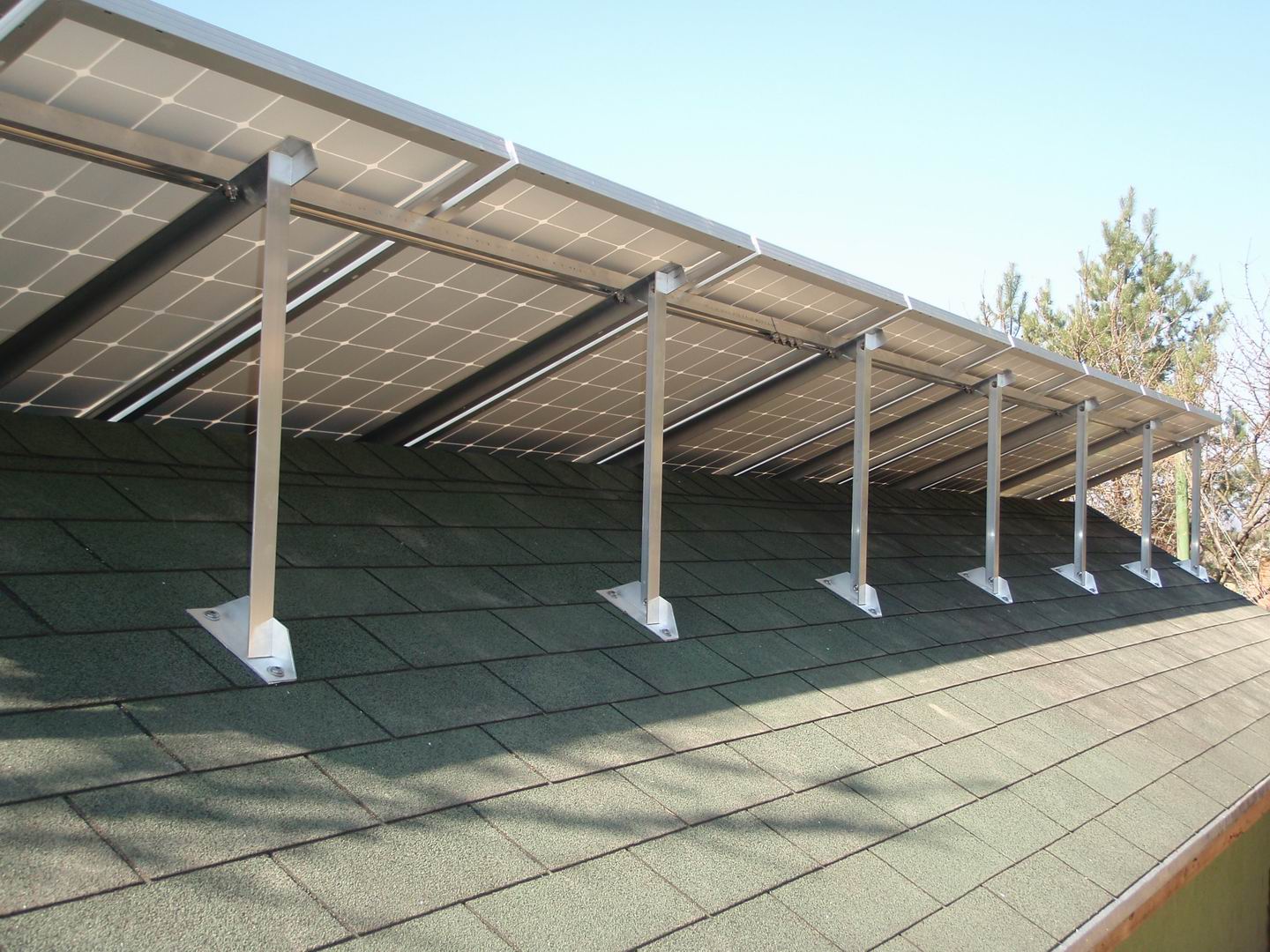

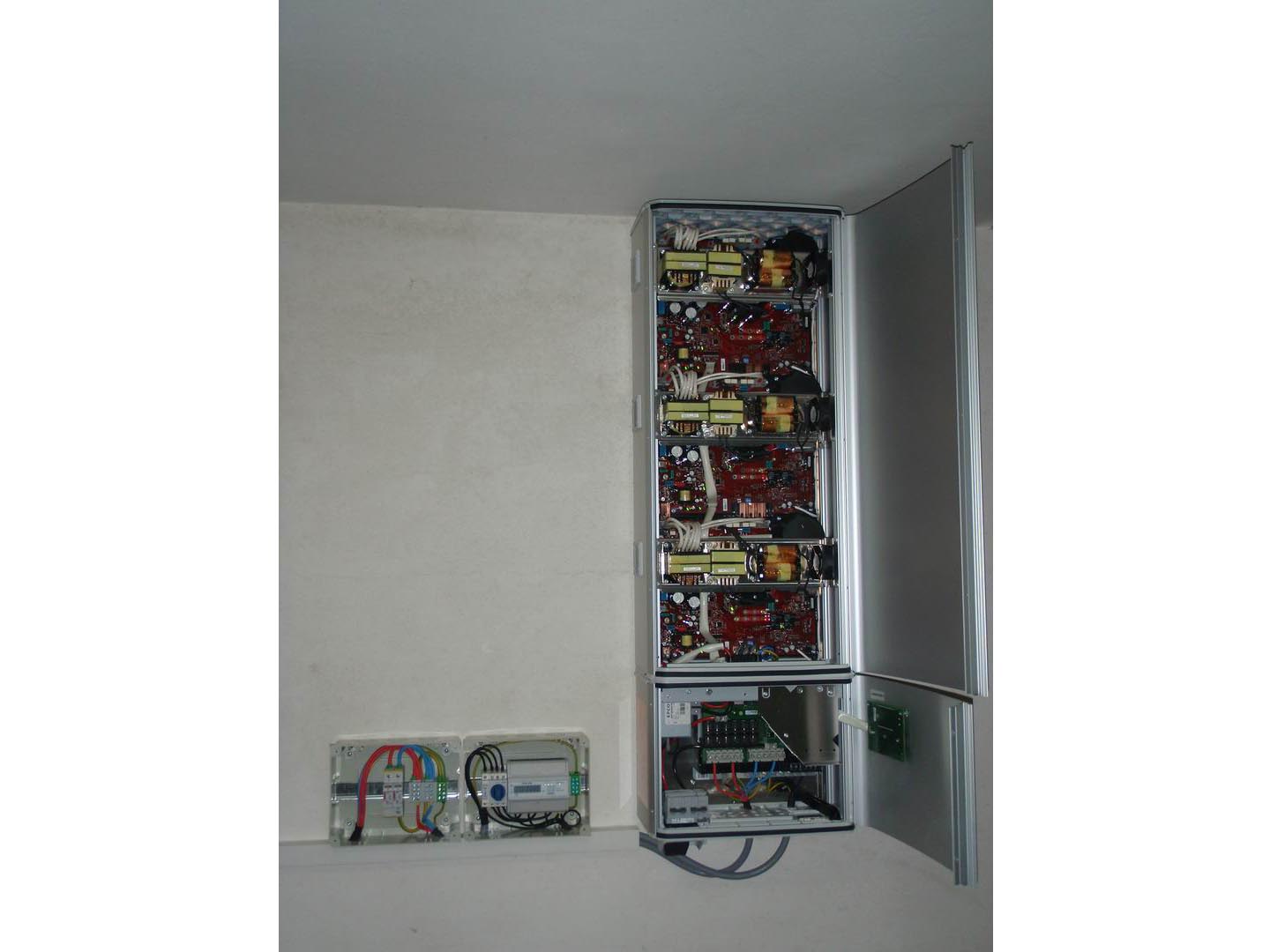

Egy vállalkozó családi házának villamos energiaköltségeinek kiváltása volt a cél. Ehhez a kerti „madárházra” építettünk rögzítő rendszert, majd felszereltünk az Exiom EX-190M típusú, 190 Wp névleges teljesítményű 36 db mono napelem modult. Lejtése az első két sornak 20°, a hátsó kettőnek 23°. A tájolás déltől 40°-al tér el nyugatra. A várható éves hozam 6888 kWh. A tartószerkezeteket (így a modulokat is) leföldeltük, mellyel meggátoljuk a napelem mezők esetlege statikus feltöltődést. A napelem mezők elektromos vezetékeit egy külső DC szekrénybe kötöttük. A szekrény tartalmaz minden stringhez 2db DC mezőbiztosítót, valamint B típusú DC túlfeszültség levezetőt. A szekrényből földkábel megy a ház pincéjében lévő belső DC szekrényhez. A belső szekrényben C típusú DC túlfeszültség levezetőt szereltünk. Ezt követi a 3 fázisú, 8kW-os Fronius inverter. A termelés pontos monitorozása végett egy digitális villanyórát is szereltünk az inverter kimenetére. Ezt követi az AC főkapcsoló, ahonnan közvetlen vezeték megy a lakás főelosztóhoz, ahol csatlakozik a hálózathoz. A rendszer példaértékű, olyan, amilyen "a nagykönyvben meg van írva" :-). Kizárólag minőségi elemekből épül fel, minden lehetséges védelmet tartalmaz, (pl. AC és DC oldalon egyaránt van B és C típusú túlfeszültség levezető) valamint profi a tervezés, kivitelezés. (túlméretezett vezetékek, inverter, ect.) Remélem még sok ilyen munkára lesz lehetőségem...

Képek:
